ポイントスイッチの自作(2)

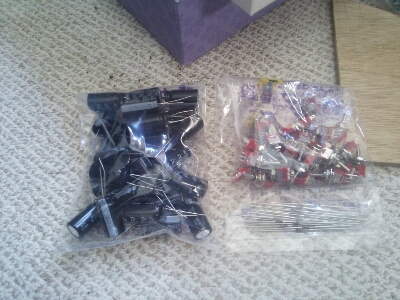

金曜日の仕事帰りに秋葉原の千石電商に寄ってコンデンサ等を大人買い所要の数だけ買ってきました。

CADでポイント箇所を抜粋した配線略図を作成しA4版でプリントアウト。

余ってた端材を切り出しました。

スプレーのりで略図を板に貼り付けΦ6mmで孔を開けトグルスイッチを取り付け。

コンデンサは裏側に接着。はんだごて片手に配線するも+の線だけで挫折orz
まぁ気長に作業を進めます…。

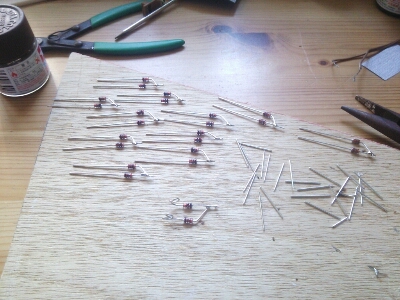

旧ポイントは赤青黄の3線なのでダイオードが必要です。向きに注意しながら2つづつに溶接。

こんな感じに結線しました。そのうち配線類はレイアウトベースの裏側に固定します。
