橋梁上部工~逆ランガー橋(0)

本線と平行して架かるローカル線の鉄橋、Tomixのトラス鉄橋のトラス部分を撤去して置いてました。高さが9cm程あるのと本線側の鉄橋は下路トラスなので橋梁工学は専門外ですがローカル線は上路トラスにしてみようと思います。

で、3案CADで描いてみました。桁部にも応力を分散させるので逆ランガー橋形式とします。上図はワンスパンが魅力的ですが高さとのバランスがイマイチ…。中図か下図にしようと思いますがいかがでしょうか?

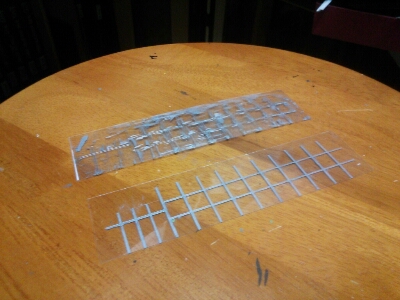

先日の窓枠、汚れを拭き取ろうとしたら塗料まで剥がれましたorz
ガンダムマーカーで作り直しました…。
