橋梁上部工~めがね橋の製作

L=140mmのめがね橋を2つ作りました。

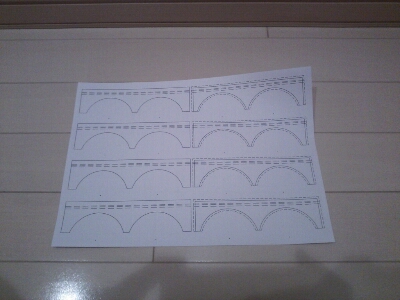

土台となるスチレンボード用とレンガ調プラ板用に分けてCADで作図しシール紙にプリントアウトしました。

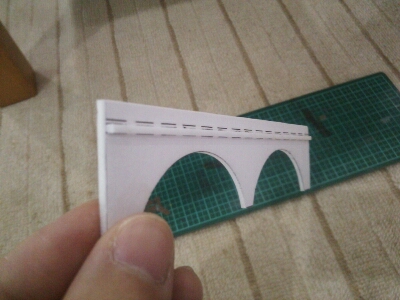

アーチ部分は2mm厚のスチレンボードをコンパスカッターでカット。

裏側に2mm角のプラ棒を接着。床版の受台になります。

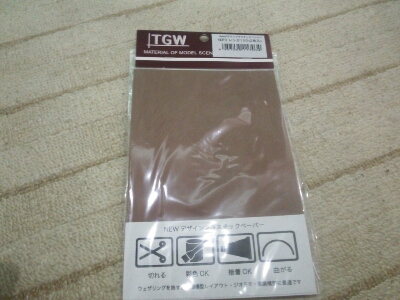

津川洋行のプラペーパー。

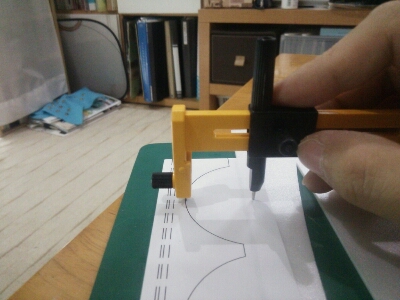

シールを貼ったあとこちらもコンパスカッターでカット。Mr.colorのブラウンで着色しました。

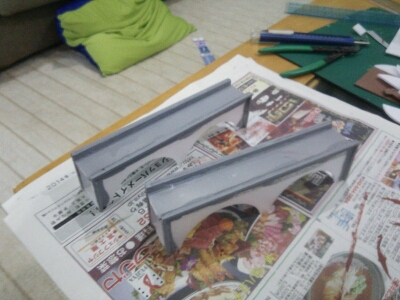

1mm厚のプラ板を140mm×20mmにカットし受台に、外枠に2mm角のプラ棒をそれぞれ接着。スカイグレイを塗布しました。

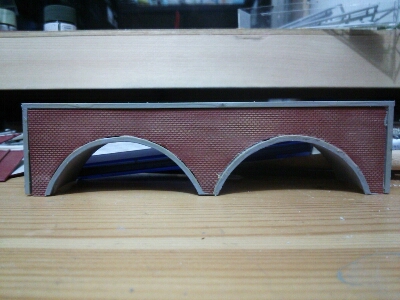

上記のレンガ調プラ板を取り付けアーチに沿って2mmプラ角棒を接着。ウェザリング後つや消しクリアを吹き付けました。

ウラは丸めた工作用紙。スカイグレイを塗ったら完成です。
