橋梁上部工~逆ランガー橋の製作(1)

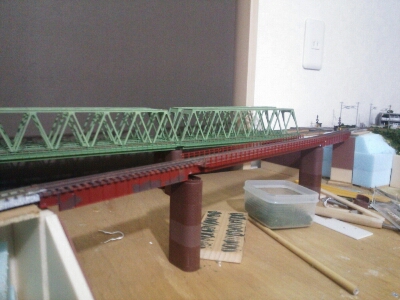

ローカル線が渓谷を跨ぐ部分の橋を製作します。

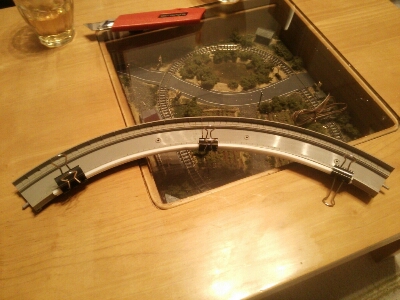

TAMIYAの3Hプラ棒をキレイな円弧にするため、Tomix高架橋のC-243を2本繋げ内側にクリップで固定。石油ファンヒーターの前に置いておくと程よく熱せられ冷ますとほぼキレイな円弧になりました。

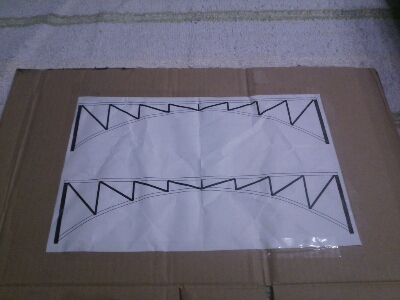

CADで作図した図面を段ボールに貼り付け。

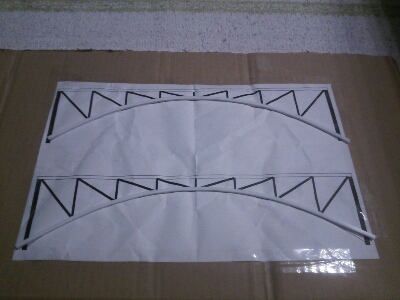

分かりズラいですがプラ棒を両面テープ+セロテープで仮止めします。

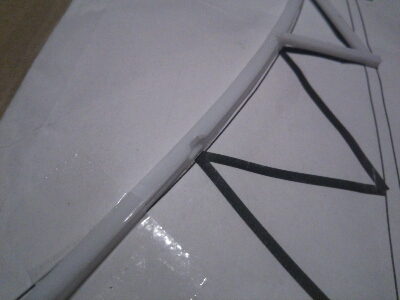

垂直材と斜材を取り付ける格点部に切り欠きを設けます。こうすることにより2mmのプラ角棒を継ぎ目が目立つことなくセットできます。

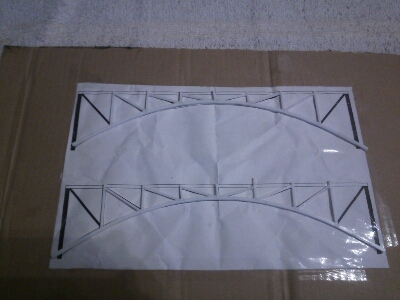

垂直材と斜材を取り付け。一晩乾燥させます。接着には格点部分にある程度柔軟性を持たせたかったのでゴム系接着剤を使用しました。
