下段レイアウト配線計画

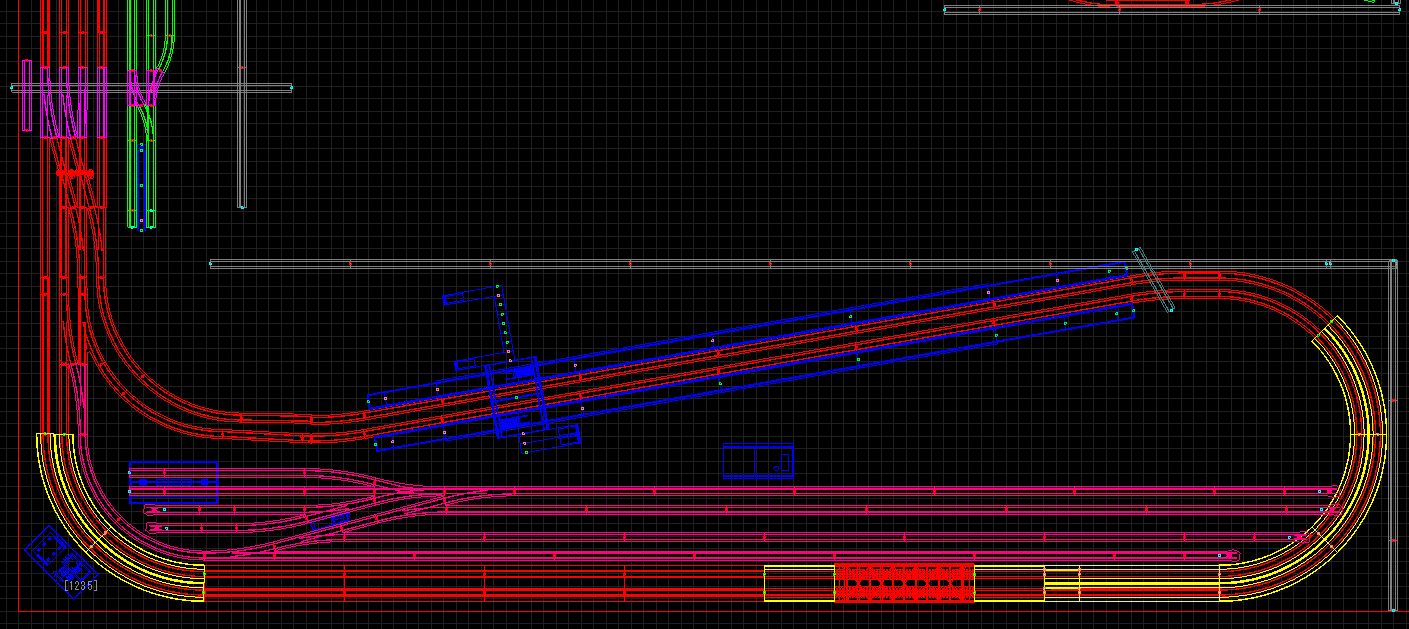

Tomixのレイアウターを使って作図しました。全体はこんな感じ。赤が本線、濃い緑は中央駅の2階部分、水色が地下車両基地、マゼンダが貨物駅、黄緑色は独立したトラム線です。

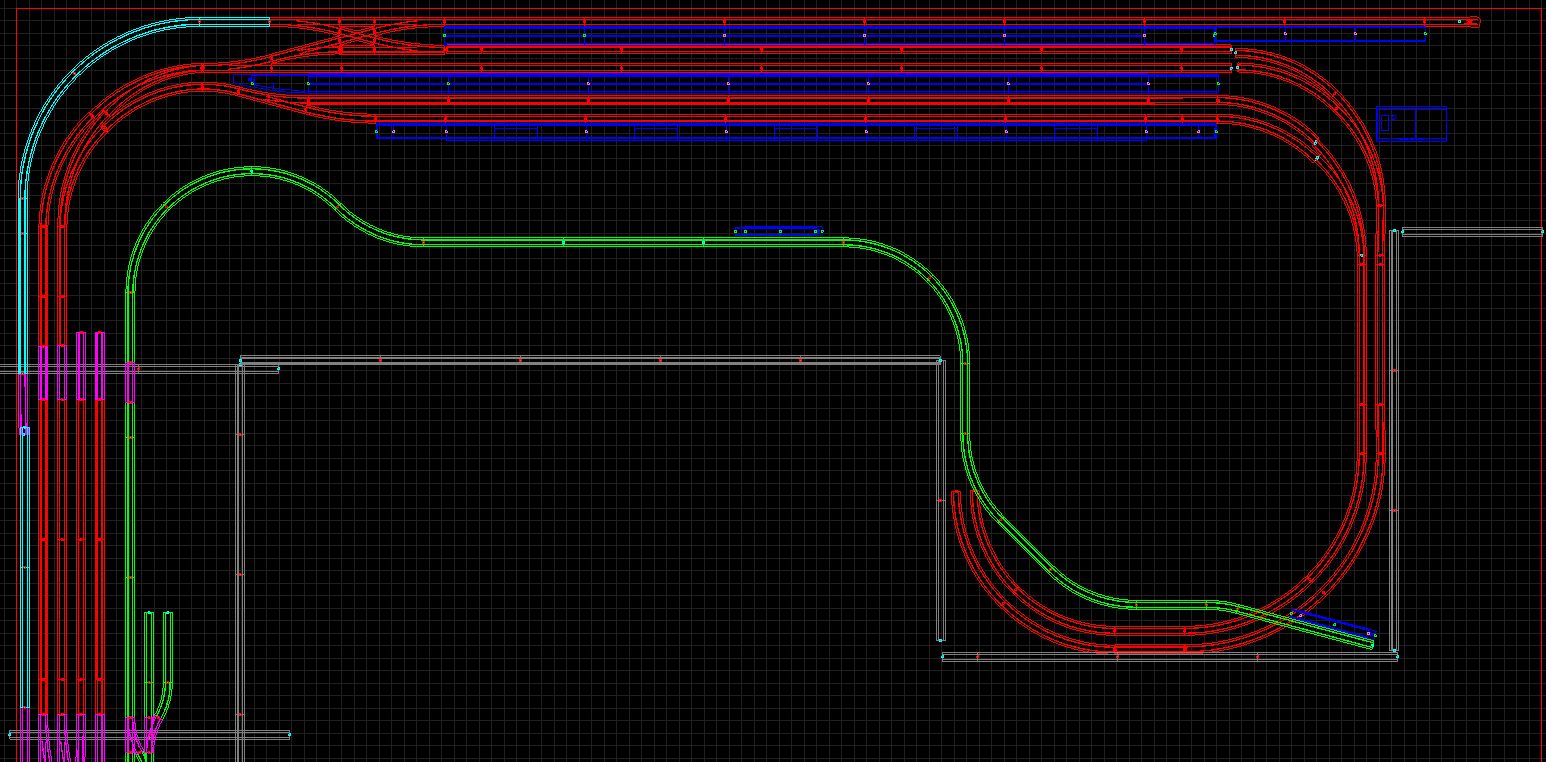

中央駅の1階部分を抽出・拡大。左のヤード線から外回りへは4番線へ、内回りは5番線の引き上げ線からスイッチバックし渡り線を介して本線へ出ます。

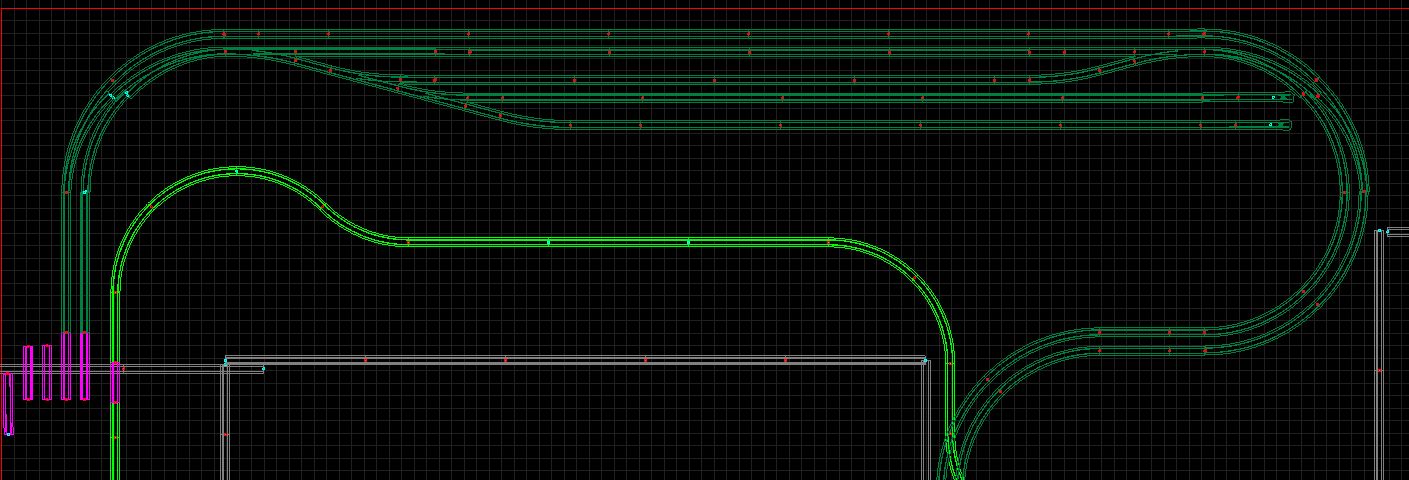

2階部分はスペースの都合から両側にカーブの片渡り線を設けることにより待避線を確保。


左上に渡り線を設けることにより貨物線への出入りを両方向から出来るようにしました。渡り線にはクロッシングレールを使用します。ダブルスリップポイントは信頼性がイマイチなので採用は見送りました。


さて、後は片付けを頑張りますかorz
