配線変更

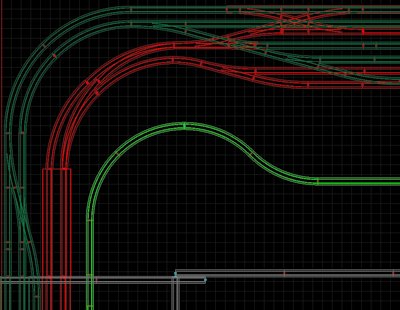

当初の計画では2階線が1階線の内側に来るような形でしたが、

2階線を外側に変更します。ちょうど車両基地への引き込み線と重なります。

解かりやすく引き込み線のレイヤーを消してみます。採用しないと言っていたダブルスリップポイントですが、修繕のノウハウを蓄積したのでやっぱり採用。但し修理を考慮してこの辺りは固定しないようにします。2階線と1階線の間に貨物ターミナルへの連絡線を敷設。この線を使って本線上でのリバース運転も可能です。

中間駅・貨物ターミナル側の当初計画。

2階線をそのままの高さで貨物ターミナル側に伸ばすことにより高架下にターミナル用地を確保することができます。
